Dacă ați achiziționat vreodată elemente de fixare pentru orice tip de proiect industrial – indiferent dacă sunteți proprietar de atelier de mașini, un maistru de construcții sau cineva care doar cercetează modul în care componentele se potrivesc între ele – probabil că ați întâlnit șuruburi cu cap cu cap tubular (SHCS). Sunt acele dispozitive de fixare mici, cu cap hexagonal, cu o unitate de priză încastrată, foarte populare pentru spațiile înguste în care nu se potrivește o cheie obișnuită. Dar iată chestia: când te bazezi pe aceste șuruburi pentru a ține un întreg ansamblu împreună, nu poți pur și simplu să apuci orice SHCS vechi și să speri la ce este mai bun. Mulți oameni mă întreabă, în calitate de cineva care furnizează aceste șuruburi de ani de zile, „Sunt șuruburile cu cap cu cap tubular conform standardelor din industrie?” Răspunsul scurt este: da, majoritatea sunt, dar nu toate. Și cunoașterea diferenței te poate scuti de multe dureri de cap pe linie.
Să începem cu elementele de bază. Standardele industriale pentru elemente de fixare există pentru un motiv. Ei se asigură că fiecare șurub are aceleași dimensiuni, rezistență și specificații de material, indiferent cine îl face. Deci, dacă comandați un M5x10 SHCS care îndeplinește standardele DIN, acesta ar trebui să se potrivească perfect într-o gaură conformă DIN, iar rezistența sa ar trebui să se potrivească cu ceea ce spune standardul, indiferent dacă îl cumpărați de la un furnizor din Germania, SUA sau oriunde altundeva. Dacă un șurub nu îndeplinește aceste standarde, s-ar putea să ajungeți cu unul care este prea scurt, are pasul greșit al filetului sau se rupe sub sarcină - și acesta este ultimul lucru pe care îl doriți când construiți ceva care trebuie să reziste.
Acum, cele mai comune standarde pentru SHCS provin de la câteva organizații cheie. Institutul German pentru Standardizare (DIN) este unul dintre cei mai mari jucători de aici, iar standardul lor DIN 912 este de bază pentru majoritatea șuruburilor cu cap cu cap. Acoperă totul, de la diametrul capului până la lungimea filetului, și chiar și clasele de rezistență mecanică, cum ar fi 4,8 și 8,8, care vă spun cât de multă sarcină poate suporta șurubul. Apoi există Organizația Internațională pentru Standardizare (ISO), care se aliniază mult cu DIN pentru aceste piese și Societatea Americană a Inginerilor Mecanici (ASME), care are propriul standard B18.3 pentru elementele de fixare utilizate în SUA.
Aici văd multă confuzie: nu toți furnizorii își etichetează șuruburile cu standardul pe care îl îndeplinesc sau ar putea tăia colțuri pentru a face o piesă mai ieftină care nu bifează toate casetele. De exemplu, o mulțime de șuruburi mici, nemarcate, ar putea avea aceeași formă ca un șurub DIN 912, dar adâncimea filetului lor este ușor redusă sau materialul pe care îl folosesc este de calitate inferioară, deci nu îndeplinește clasa de rezistență. De aceea, atunci când lucrez cu clienții, mă asigur întotdeauna să le arăt că șuruburile noastre sunt testate pentru a corespunde standardului exact de care au nevoie. Luați șurubul nostru cu cap cu cap hexagonal placat cu zinc DIN 912 Clasa 4.8, de exemplu - este fabricat conform specificațiilor exacte DIN 912, cu un rating de rezistență de 4,8, ceea ce înseamnă că are o rezistență minimă la tracțiune de 400 MPa și o rezistență la curgere de 320 MPa. Testăm fiecare lot pentru a ne asigura că acele numere sunt exacte, astfel încât să nu vă faceți griji că șurubul se rupe atunci când îl strângeți.
Un alt standard comun este DIN 251, care este pentru șuruburi cu flanșă hexagonală. Acestea sunt similare cu SHCS obișnuite, dar au o flanșă încorporată sub cap, așa că nu aveți nevoie de o șaibă separată. Este un design super la îndemână pentru aplicațiile în care doriți să accelerați asamblarea, dar, din nou, conformitatea este esențială. Un șurub de flanșă neconform DIN 251 poate avea o flanșă prea subțire, așa că se îndoaie sub presiune, sau unitatea de antrenare a mufei s-ar putea scoate dacă folosiți cheia hexagonală greșită. Șurubul nostru cu flanșă cu mufă hexagonală DIN 251 este testat pentru a îndeplini toate cerințele DIN 251, astfel încât să îl puteți utiliza cu încredere în orice, de la piese auto până la mașini industriale, fără să vă faceți griji cu privire la potrivire sau performanță.

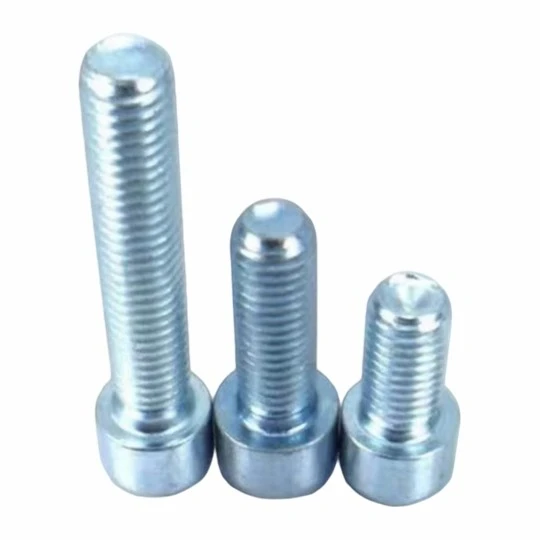

Să vorbim despre clasele de forță, pentru că asta reprezintă o mare parte a conformității. Pentru șuruburile DIN 912, clasele de rezistență sunt marcate chiar pe cap - veți vedea numere precum 4.8, 8.8, 10.9 sau 12.9. Primul număr este 1/100 din rezistența minimă la tracțiune în MPa, iar al doilea este 1/10 din raportul dintre rezistența de curgere și rezistența la tracțiune. Așadar, un șurub din clasa 8.8 este mai puternic decât clasa 4.8, ceea ce are sens pentru aplicații mai grele. Șurubul nostru cu cap cu cap tubular DIN 912 Clasa 8.8 este construit pentru acest tip de lucru – perfect pentru lucruri precum echipamente grele, componente structurale sau orice proiect în care aveți nevoie de durabilitate suplimentară. Oferim, de asemenea, o versiune placată cu zinc a aceleiași clase, șurubul nostru cu cap hexagonal placat cu zinc DIN 912 Clasa 8.8, care adaugă rezistență la coroziune, astfel încât să poată rezista în medii exterioare sau umede.
Stai, dar dacă cineva are nevoie de un șurub de clasa 4.8 pentru o muncă mai ușoară? Poate asamblează o piesă de mobilier sau o piesă de mașină cu miză mică. Șurubul nostru cu cap cu cap tubular DIN 912 Clasa 4.8 este exact ceea ce au nevoie. Îndeplinește aceleași dimensiuni DIN 912 ca și celelalte șuruburi ale noastre, astfel încât se va potrivi cu orice gaură standard, iar rezistența de 4,8 este mai mult decât suficientă pentru acele sarcini mai ușoare. Mulți cumpărători pentru prima dată nu realizează că chiar și clasele de rezistență mai scăzută trebuie să îndeplinească standarde stricte, nu doar cele de ultimă generație. Ne asigurăm că fiecare șurub pe care îl trimitem este ștampilat cu marca de clasă corectă, astfel încât să puteți verifica conformitatea chiar pe piesă.
Acum, cum verifici dacă un SHCS este într-adevăr compatibil? Nu este vorba doar de etichetă, deși un furnizor de renume ar trebui să aibă asta. Dimensiunile le puteți măsura singuri: utilizați un șubler pentru a verifica diametrul capului, lungimea de sub cap până la vârf și pasul filetului. Dacă este un șurub DIN 912 M5, diametrul capului ar trebui să fie de aproximativ 8,5 mm, lungimea trebuie să fie precisă cu o zecime de mm, iar pasul filetului ar trebui să fie de 0,8 mm. Dacă acele măsurători sunt oprite, probabil că nu sunt conforme. De asemenea, puteți face un test simplu de rezistență dacă aveți echipamentul - trageți șurubul până se rupe și vedeți dacă se potrivește cu rezistența la tracțiune listată pentru clasa sa. Dar pentru majoritatea oamenilor, mai ales dacă nu sunteți mașinist, cel mai simplu mod este să lucrați cu un furnizor care stă în spatele conformității lor. Acolo intrăm noi.
Am văzut că prea multe proiecte merg prost pentru că cineva a cumpărat online șuruburi ieftine, neconforme. Anul trecut, un client a venit la noi cu un ansamblu eșuat – piesele mobile ale mașinii lor se slăbeau deoarece SHCS pe care le comandaseră avea filete prea puțin adânci, așa că nu prindeau corect. Se pare că furnizorul a denaturat șuruburile ca fiind DIN 912, dar erau doar piese generice făcute fără standarde. Le-am înlocuit șuruburile cu șuruburile noastre DIN 912 Clasa 8.8 și mașina a funcționat fără probleme de atunci. De aceea, luăm conformitatea atât de în serios – nu vrem ca clienții noștri să facă față acestui tip de stres.
Un alt lucru de remarcat: diferitele regiuni ar putea avea propriile standarde, dar multe sunt aliniate cu DIN sau ISO. De exemplu, ASME B18.3 este similar cu DIN 912, dar există mici diferențe de dimensiuni, cum ar fi înălțimea capului. Așadar, dacă achiziționați șuruburi pentru un proiect în SUA, asigurați-vă că fie căutați piese conforme cu ASME, fie că piesele conforme cu DIN vor funcționa cu componentele dvs. existente. Vă putem ajuta și cu asta — echipa noastră cunoaște dezavantajele tuturor standardelor majore, așa că vă putem recomanda șurubul potrivit pentru aplicația dvs. specifică, indiferent unde vă aflați.
Zincarea este un alt factor care apare adesea cu SHCS, mai ales atunci când oamenilor le pasă de rezistența la coroziune. Este o acoperire obișnuită, dar chiar și procesul de placare trebuie să respecte standardele. Șuruburile noastre placate cu zinc (cum ar fi șurubul cu cap cu cap hexagonal placat cu zinc DIN 912 Clasa 4.8 și șurubul cu cap cu cap hexagonal placat cu zinc DIN 912 Clasa 8.8) sunt placate la o grosime care respectă specificațiile din industrie - suficient pentru a preveni rugina, dar nu atât de gros încât să afecteze dimensiunile șurubului. Dacă placa este prea groasă, poate face șurubul puțin mai lung sau unitatea soclului mai mică, ceea ce ar cauza probleme de potrivire. Controlăm fiecare pas al procesului, de la forjarea șurubului până la aplicarea placajului, astfel încât acest lucru să nu se întâmple niciodată.
Să încheiem asta cu o recapitulare rapidă. Șuruburile cu cap tubular pot fi conforme cu standardele din industrie, dar numai dacă lucrați cu șuruburi care sunt fabricate conform specificațiilor stricte de la un furnizor de renume. Principalele standarde de căutat sunt DIN 912 (cel mai comun), ISO și ASME B18.3 și asigurați-vă că clasa de rezistență se potrivește cu nevoile proiectului dumneavoastră. Evitați șuruburile ieftine, neetichetate - s-ar putea să arate la fel, dar ar putea cauza probleme mari în continuare. Dacă nu sunteți sigur de ce standard aveți nevoie sau doriți să verificați dacă șuruburile pe care le obțineți sunt conforme, contactați echipa noastră. Vă putem ghida prin linia noastră de produse, vă putem răspunde la orice întrebări pe care le aveți despre conformitate și vă putem ajuta să obțineți șuruburile potrivite pentru proiectul dvs. Indiferent dacă aveți nevoie de un lot mic de șuruburi de flanșă DIN 251 sau de o comandă în bloc de clasa 8.8 SHCS, noi vă oferim acoperirea. Nu riscați cu elementele de fixare care țin ansamblurile împreună - asigurați-vă că sunt conforme și colaborați cu un furnizor în care puteți avea încredere. Dacă sunteți gata să începeți sau aveți mai multe întrebări despre SHCS, echipa noastră este aici pentru a vă ajuta cu nevoile dvs. de achiziții.
Referințe
DIN 912: Șuruburi cu cap hexagonal. Institutul German pentru Standardizare.
DIN 251: șuruburi cu flanșă cu mufa hexagonală. Institutul German pentru Standardizare.
ASME B18.3: Șuruburi cu cap. Societatea Americană a Inginerilor Mecanici.
ISO 4762: Șuruburi cu cap hexagonal. Organizația Internațională pentru Standardizare.
